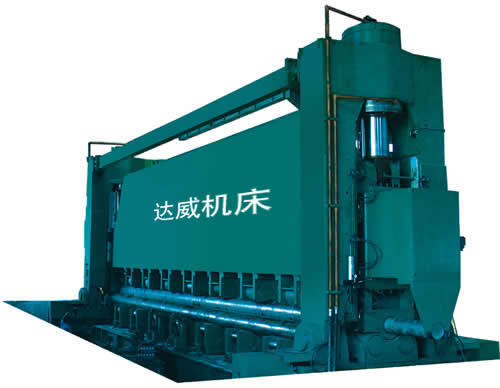

船用卷板机
所属分类:卷板机 > 船用卷板机
编  号:9080000007
规  格:不限
型  号:图例


    船用三辊对称式卷板机结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过液压缸内的液压油作用于活塞杆而获得,为液压传动;通过特殊设计减速机分别带动全滚动轴承的两下辊作旋转运动,为卷制板材提供扭矩;在下辊下部设有多组托辊,以提高下辊的刚度,并可进行垂直调节;在上辊的上部设有刚性大梁,在大梁与上辊之间设有多组托辊,以提高上辊的刚度;适用于超宽圆弧形零件的卷制。
船用三辊对称式卷板机关键技术及创新点:
  全密闭设计,防止灰尘进入;
  船用三辊对称式卷板机一改国产三辊 卷板机到处漏油的现象,整体外观达到国外水平。维护保养方便,效率高,寿命长,环保效果好。
    1.全钢焊接结构,设备刚性强,并采用计算机有限元计算分析法进行优化设计计算;
    2.轴辊两端全部采用可调心球轴承;
    3.轴辊由中碳钢经锻造及调质处理后进行精加工;
    4.卷板机两下辊有支承辊;提高卷制工件精度及机器整体性能。
    5.采用电气集中控制,操作简单、方便;
    6.控制台采用人性华设计,操作简便方便;
    7.集中润滑系统。

规格型号 最大厚度(mm) 最大宽度(mm) 屈服极限(MPa) 卷板速度
(m/min)
满载最小半径(mm) 上辊直径(mm) 下辊直径(mm) 上托辊直径(mm) 下托辊直径(mm) 下辊中心距(mm) 主电机功率(Kw) 液压电机功率(Kw)
W11-20×8000 20 8000 245 4 5000 380 320 380 320 470 75 30
W11-25×10000 25 10000 235 4 6000 500 360 380 360 540 75 30
W11-20×10000 30 10000 235 4 8000 600 380 400 400 600 110 45
W11-25×12000 35 12000 235 4 10000 650 420 420 400 700 130 45

添加时间:2016-07-09  浏览次数:1283
